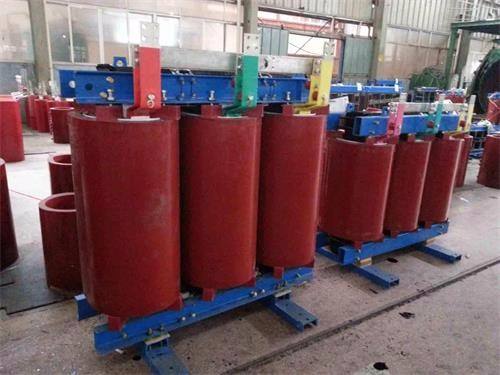

干式變壓器是各種電源及電氣設備的主要部件，本公司采用先進的制作工藝;并有進口西班牙繞線機和全套真空壓力浸漆設備;繞組采用脫胎整列繞制方法;變壓器進行真空浸漆，使變壓器的絕緣等級達到F級或H級。變壓器的輸出和輸入電壓按需要設計。

　　鐵芯選用優質冷軋晶粒取向硅鋼片，45°全斜接縫，五步進疊鐵方式，芯柱與鐵軛均為多級圓截面形狀，可獲得較小的空載損耗和較低的噪音。 根據變壓器容量的大小，高壓導線采用雙玻璃漆包銅線，層間采用H級玻璃纖維布及玻璃氈絕緣;低壓采用銅箔繞制，層間絕緣為環氧樹脂預浸布，具有很高的機械強度和抗突發短路能力。 夾件采用低磁鋼拉板和夾件配合結構，并進行噴砂、噴塑處理，整體結構美觀、機械強度高。每相配備獨立軸流風機，分體式溫控器，有效降低溫升，提高變壓器輸出容量，保障變壓器安全運行。

　　◆保護外殼·外殼防護等級的分類根據GB4280標準 干式變壓器一般無外殼保護，即為IP00根據用戶要求，一般可以加裝保護為IP20、IP23及其它防護等級要求的外殼。IP20外殼可防止直徑大于12mm的物體進入殼內，給帶電部分提供安全屏障。

　　為保證空氣的流通，這種外殼的上、下部沖孔。IP23外殼可防止與垂線成60°角以內的水滴入，這種外殼前后壁板上都開有通氣百頁窗外殼的前后壁板上有門、便于用戶維護。在電纜入口處有開孔，以便電纜穿入。

　　◆該系列10kV級315~2500kVA配電變壓器IP20-IP23標準外殼尺寸表

　　注：標準外殼尺寸為小尺寸，可按用戶要求增大尺寸

　　◆過載能力

　　變壓器的過載能力與變壓器結構、環境溫度、初始負載等諸多因素有關。我公司變壓器過負載能力是經過計算及試驗研究后確定的，其典型曲線見下圖。

　　◆本公司變壓器過載能力典型數據表如下(更大環境溫度+45℃)

　　◆溫控、溫顯

　　干式變壓器的安全運行和使用壽命，很大程度上取決于變壓器繞組絕緣的安全可靠。繞組導體溫升超過絕緣耐受溫度使絕緣破壞，是導致變壓器不能正常工作的主要原因之一。
